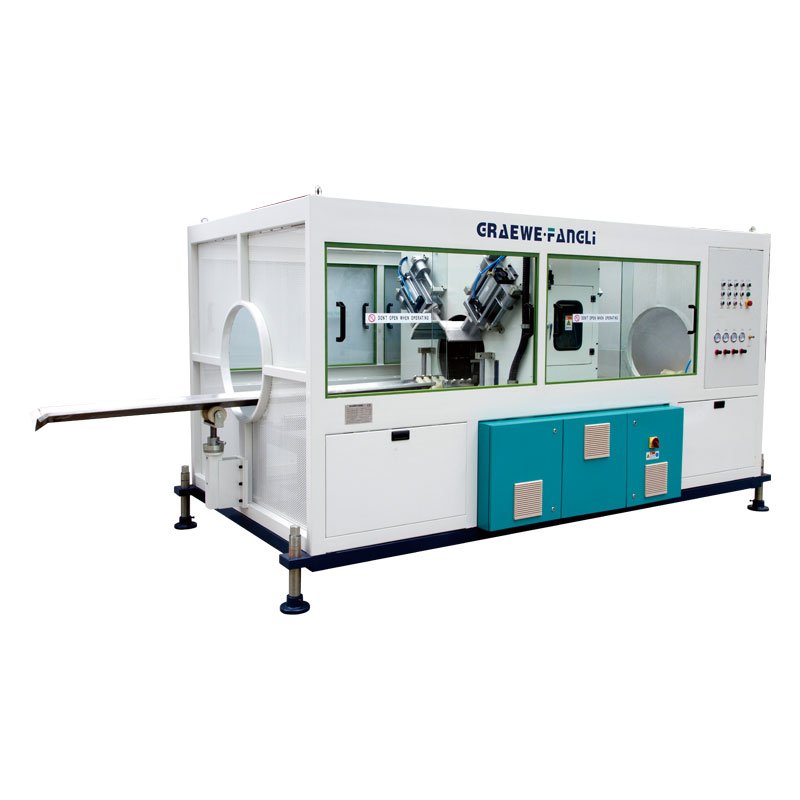

チップレス切断機

チップレス切断機はパイプの切断端面を滑らかで美しく、粉が出ません。

お問い合わせを送信

製品説明

1.チップレス切断機導入

S（スタンダード）シリーズパイプ切粉快削機

- Fangli ブランド最適化構成を採用。
- パイプの切断端面は滑らかで美しいです。
- 空気圧または油圧による供給。
- PLC制御。

G（ハイエンド）シリーズパイプチップフリーカットマシン

- Fangli ブランド最適化構成を採用。
- 最大Ф 1600mmまで切断できる大径チップフリーブレード。
- 高精度リニアガイドレールドライブ;
- 小型パイプは高周波フライングナイフで切断されます。
- 250（含む）以上の仕様には、シャフトブロックの交換なしでV型クランプが採用されています。
- ドア開閉機能と電源オフ機能付き。
- プリント基板のスライドドア。
・CE規格設計に準拠しています。

U（北米ハイエンド）シリーズパイプチップフリーカットマシン

-GRAEWE FANGLIブランドの北米ハイエンド構成を採用。
- 最大Ф 1600mmまで切断できる大径チップフリーブレード。
- 高精度リニアガイドレールドライブ;
- 小型パイプは高周波フライングナイフで切断されます。
- 250（含む）以上の仕様には、シャフトブロックの交換なしでV型クランプが採用されています。
- ドア開閉機能と電源オフ機能付き。
- プリント基板のスライドドア。
- UL規格設計に準拠。
- 北米規格に従って開発および製造されています。

2.製品パラメータ

S（スタンダード）シリーズパイプ切粉快削機

モデル	パイプ切断範囲（んん）	最大切断肉厚（んん）	カットモード	中心高さ（んん）	全体寸法（んん）
FDQG32S	F16～F32	6	フライングナイフカット	1000	520×620×1200
FDQG63S	F16～F63	10	フライングナイフカット	1000	840×720×1300
WQQG63S	F16～F63	12	エア式切りくずフリーカット	1000	2600×1100×1600
WQQG160S	F20～F160	20	エア式切りくずフリーカット	1000	2800×1200×1600
WYQG250S	F50～F250	25	油圧切りくずフリーカット	1000	2900×1500×1600
WYQG315S	F75～F315	30	油圧切りくずフリーカット	1000	2900×1600×1600
WYQG450S	F90～F450	45	油圧切りくずフリーカット	1100	3100×2000×2000
WYQG630S	F160～F630	60	油圧切りくずフリーカット	1100	3100×2150×2200
WYQG800S	F315～F800	65	油圧切りくずフリーカット	1200	3100×2250×2400
WYQG1000S	F400～F1000	70	油圧切りくずフリーカット	1400	3500×2200×2500
WYQG1200S	F500～F1200	70	油圧切りくずフリーカット	1600	3500×2500×2900
WYQG1600S	F710～F1600	70	油圧切りくずフリーカット	1800	3500×3000×3600

パラメータは予告なく変更される場合があります

G（ハイエンド）シリーズパイプチップフリーカットマシン

モデル	パイプ切断範囲（んん）	最大切断肉厚（んん）	カットモード	中心高さ（んん）	全体寸法（んん）
FDQG32G	F16～F32	6	フライングナイフカット	1000	520×620×1200
FDQG63G	F16～F63	10	フライングナイフカット	1000	840×720×1300
WQQG63G	F16～F63	12	エア式切りくずフリーカット	1000	2600×1100×1600
WQQG160G	F20～F160	20	エア式切りくずフリーカット	1000	2800×1200×1600
WYQG250G	F50～F250	25	油圧切りくずフリーカット	1000	2900×1500×1600
WYQG315G	F75～F315	30	油圧切りくずフリーカット	1000	2900×1600×1600
WYQG450G	F90～F450	45	油圧切りくずフリーカット	1100	3100×2000×2000
WYQG630G	F160～F630	60	油圧切りくずフリーカット	1100	3100×2150×2200
WYQG800G	F315～F800	65	油圧切りくずフリーカット	1200	3100×2250×2400
WYQG1000G	F400～F1000	70	油圧切りくずフリーカット	1400	3500×2200×2500
WYQG1200G	F500～F1200	70	油圧切りくずフリーカット	1600	3500×2500×2900
WYQG1600G	F710～F1600	70	油圧切りくずフリーカット	1800	3500×3000×3600

パラメータは予告なく変更される場合があります

U（北米ハイエンド）シリーズパイプチップフリーカットマシン

モデル	パイプ切断範囲（んん）	最大切断肉厚（んん）	カットモード	中心高さ（んん）	全体寸法（んん）
FDQG32U	F16～F32	6	フライングナイフカット	1000	520×620×1200
FDQG63U	F16～F63	10	フライングナイフカット	1000	840×720×1300
WQQG63U	F16～F63	12	エア式切りくずフリーカット	1000	2600×1100×1600
WQQG160U	F20～F160	20	エア式切りくずフリーカット	1000	2800×1200×1600
WYQG250U	F50～F250	25	油圧切りくずフリーカット	1000	2900×1500×1600
WYQG315U	F75～F315	30	油圧切りくずフリーカット	1000	2900×1600×1600
WYQG450U	F90～F450	45	油圧切りくずフリーカット	1100	3100×2000×2000
WYQG630U	F160～F630	60	油圧切りくずフリーカット	1100	3100×2150×2200
WYQG800U	F315～F800	65	油圧切りくずフリーカット	1200	3100×2250×2400
WYQG1000U	F400～F1000	70	油圧切りくずフリーカット	1400	3500×2200×2500
WYQG1200U	F500～F1200	70	油圧切りくずフリーカット	1600	3500×2500×2900
WYQG1600U	F710～F1600	70	油圧切りくずフリーカット	1800	3500×3000×3600
