塩ビ管・PE管製造時の表面孔食の原因解析

寧波方力技術有限公司です機械装置メーカー約30年の経験を活かし、プラスチックパイプ押出装置, 新しい環境保護と新材料設備。 Fangli は創業以来、ユーザーの要望に基づいて開発してきました。継続的な改善、コア技術の自主研究開発、先進技術の消化吸収等により、塩ビ管押出ライン, PP-Rパイプ押出ライン, PE給水・ガス管押出ライン、中国建設省によって輸入製品の代替として推奨されました。 「浙江省一流ブランド」の称号を獲得しました。

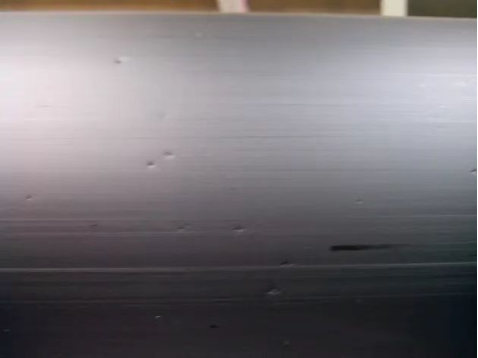

PVC パイプ、PE パイプの製造プロセスの表面孔食は、溶融材料中の不純物、水流の口径が適切でない、または水に不純物が含まれているなどの理由によって発生する可能性があります。

1. 原材料のヘッドやバレルの加熱時間が長すぎる、ヘッドやバレルが清潔でないか、加工温度が高すぎる、または材料の老化によりスクリューが損傷しやすいため、押し出しにより穴に大きなくぼみが形成されます。特にリサイクル材料を追加する場合、この状況は約1.5時間で停止し、粉砕材料の追加を停止する必要があります。原料の分解の程度を最小限に抑えます。また、加工温度が押出成形の要件に適合しているかどうかを確認することにも注意を払う必要があります。

2. 原料が湿っている場合、PE パイプおよび PVC パイプの表面に小さな気泡が発生し、ピッチングの形成を形成した後、そのようなピットが押し出し方向と反対方向に小さな伸び尾の形成とともに観察されます。次に、原料の乾燥工程が必要になります。

3. 原材料は不純物が可塑化しにくいため、孔食が発生します。孔食の中央に不純物成分が見えると、この種の孔は大きくなります。

4. 原料は可塑化が難しく、結晶成分もピットを生成する可能性があります。その場合は加工温度の向上や原材料の変更が必要となります。

5. 口径によって冷却水が不均一になると、パイプ表面に孔食が発生します。その理由としては、大口径化に伴い口径内の冷却水分布が重力の影響を受け、より多くの冷却水が必要となり、完全な水膜を形成することが困難となるため、各インレットパイプの水流量を調整し、上部の水流量を増やすか、冷却効果の悪い部分の水流量を増やす必要があるためである。

6. 冷却水路の詰まりによって水量が不均一になると、ピットが規則的に分布する原因になります。場合によっては、パイプの表面に局所的に直線を配置して、ピットの出現を避けるために、冷却水が膜内に均一に流入するように流路の細孔を調整する必要があります。

7.PVCパイプ継手表面の孔食によって引き起こされる多すぎる水、この状況は主に穴タイプの形状セットで発生します。内部流路の形状セットが分割されていないため、重力による水の一部の作用下で水が多くなり、水の上部は小さくなり、パイプの表面は柔らかくなり、水圧が大きい場所で孔食が発生します。

さらに詳しい情報が必要な場合は、寧波方力技術有限公司詳細な問い合わせを歓迎します。専門的な技術指導や機器調達の提案を提供します。
